详细说明

自動塗布機

型號:
TX-TB1033
功率:
2.2KW
最低訂購量:
1
適用範圍:
該係列適用於大幅麵玻璃、廣告等絲網印刷網版的高精密感光乳劑塗布
  • 商品說明

★適用範圍

該係列適用於大幅麵玻璃、廣告等絲網印刷網版的高精密感光乳劑塗布

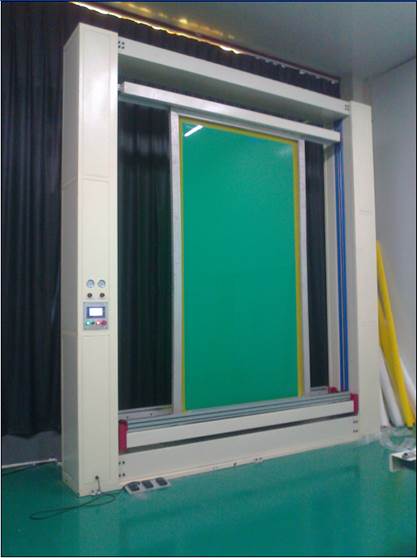

★ 產品細節圖


★主要性能

(1)采用進口電機(SANYUANG)可保持低振動及均速。
(2)塗布速度、塗布時間可以任意設定。
(3)根據特殊壓力調節裝置可以進行精密的塗布調節。

(4)單麵塗布以及雙麵塗布可以自由設定。
(5)使用觸摸屏設置塗布數及速度。

(6)高精度塗布效果。
(7)行走導軌采用特殊鋼材料實現低振動。

(8)選用PLC可編程控製器以及HMI人機界麵作為操作控製係統組成。

(9)操作係統預設多種語言、多種塗布模式、以及詳細的參數設定。

(10)關鍵部件采用進口品牌。

(11)采用耐腐蝕處理的高精度鋁製感光膠墨鬥。



★ 主要參數


TX-TB1033

最大網框尺寸

1000 X 3300mm

最小網框尺寸

800 X 800mm

最大塗布尺寸

1000 X3300mm

最小塗布尺寸

600 X 600mm

最長墨鬥長度

1050 mm

最短墨鬥長度

600 mm

可塗布網框型材厚度

15 – 60   mm

塗布精度

±0.001 mm

塗布次數

正反  0 - 9999 次

塗布時間設定

四段過程時間 自由設定

塗布壓力

2 - 6kg/cm2 可自由調整

塗布速度

5 - 150mm/sec

操作係統

HMI + PLC

邊框固定方式

一鍵真空快速鎖定

空氣壓力

6kg/cm2

重量

約. 760kg

電源

220V X 1ph X   2.2KW

機器規格 (W X D X H)

2223 x 1125 x 4362 mm

★ 訂購時按客戶需求可以變更規格及相關細節,請購買時加以參考.


主要部件配置

名稱

品牌

產地


驅動馬達

MITSUBISHI

日本

網版升降馬達

CHENTA

台灣


行走直線導軌

THK

日本


行走同步帶

MEGADYNE

意大利


驅動同步帶

MITSUBOSHI

日本


氣缸

AIRTAC

台灣


直線軸承

THK

日本


其他軸承

IKO、NSK

日本

可編程控製器

LS

韓國

變頻控製器

MITSUBISHI

日本

低壓控製電器

LS

韓國

儀表

AUTONICS

韓國

傳感器

AUTONICS

韓國

光電開關

OMRON

日本

開關按鈕

FUJI

日本

腳輪

SANSONG CAST

韓國

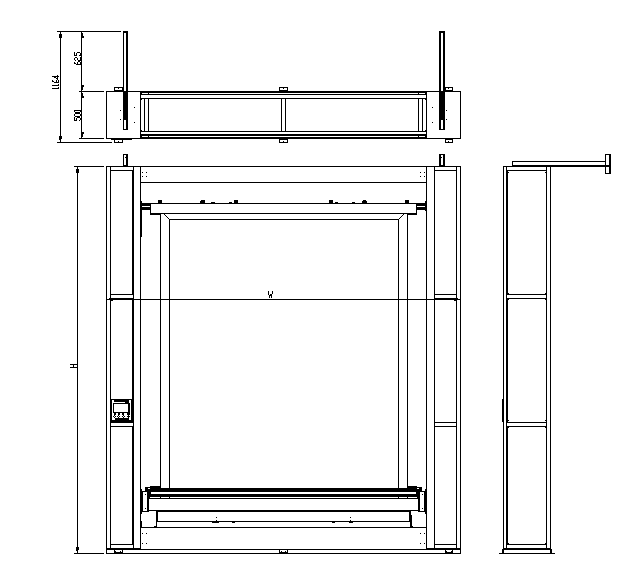

結構圖紙

備注:上列圖紙尺寸為常規尺寸,僅供參考(非標設備尺寸請以規格說明為準)。
